ОБНОВЛЕНИЕ САТЬИ: СТАНДАРТ ОТМЕНЕН 1 МАРТА 2021 ГОДА.
Взамен предварительному национальному стандарту «ПНСТ 247-2017 Экспериментальные технические средства организации дорожного движения. Типоразмеры дорожных знаков. Виды и правила применения дополнительных дорожных знаков. Общие положения.» с 1 мая 2019 года утверждается национальный стандарт РФ ГОСТ Р-58398-2019 «Экспериментальные технические средства организации дорожного движения Типоразмеры дорожных знаков. Виды и правила применения дополнительных дорожных знаков.Общие положения.
То круглые они и всё
То круглые они и всё
нам запрещают,
То треугольные они
и нас предупреждают,
То нам предписывают,
Как себя вести,
И что нас ожидает по пути.
Какие дорожные знаки бывают
- ПРЕДУПРЕЖДАЮЩИЕ
- ЗАПРЕЩАЮЩИЕ
- ПРЕДПИСЫВАЮЩИЕ
- ЗНАКИ СЕРВИСА
Эти знаки на фоне голубого цвета.
Эти знаки на фоне голубого цвета.
Они разрешают, предписывают движение
в указанном направлении, указывают
велосипедную дорожку, для пешеходов.
Они размещены на квадратах, которые нарисованы на синем прямоугольнике. Рисунки сделаны чёрной или красной краской и говорят о значении этого знака.
Они размещены на квадратах, которые нарисованы на синем прямоугольнике. Рисунки сделаны чёрной или красной краской и говорят о значении этого знака.
Они размещаются на треугольнике белого цвета с красной окантовкой.
Они размещаются на треугольнике белого цвета с красной окантовкой.
Знак повесили с рассветом,
Чтобы каждый знал об этом.
Здесь ремонт идёт дороги,
Берегите свои ноги!
Знак людей предупреждает,
От несчастья ограждает:
«Переезд». Вовсю глядите!
За шлагбаумом следите!»
Запрещающие знаки вводят или отменяют определенные ограничения движения.
Круглый знак, запоминай,
На дороге не зевай!
Запрещает он движенье,
И даёт ограниченья.
Знак такой запоминай,
Закон дорог ты соблюдай.
Почему для «Запрещающих» знаков выбрали красный цвет ?
Подумай и ответь!
4. Скользкая дорога
2. Подземный переход
5. Пешеходный переход
6. Железнодорожный переезд
7. Въезд запрещён
8. Главная дорога
9. Круговое движение
На дороге самой сложной
Растолкует что и как
Друг твой строгий и надежный
Верный друг –
ДОРОЖНЫЙ ЗНАК

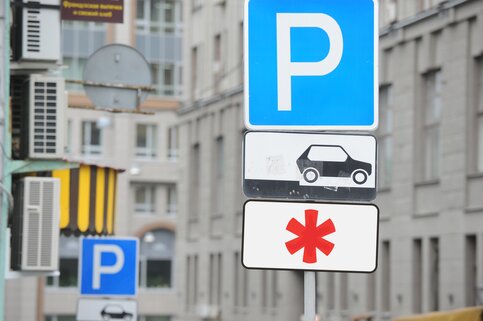

В центре города установили таблички с красной снежинкой, которые оказались знакомы не всем автомобилистам. Эти таблички появились около знаков “Работает эвакуатор” и “Пешеходная зона”. Согласно ПДД, красная снежинка рядом с каким-либо знаком означает, что он работает только по выходными и праздничным дням. Таким образом, табличка показывает, что в эти дни территория становится пешеходной зоной и парковаться там нельзя.
Автоэксперт Игорь Моржаретто рассказал в эфире радиостанции “Москва FM”, что этот знак очень редко применяется на российских дорогах.
“В центре Москвы появились многочисленные знаки с красной звездочкой, которая запрещает парковку в выходные дни. Парковаться там нельзя, утащат машину. Будьте внимательны. Словами там ничего не написано, и многие этот знак не знают. Он есть в ПДД, но почти никогда не применялся в истории России. Схема парковки изменяется в центре регулярно”, – пояснил он.
В частности, знаки со звездочкой есть на Петровке и соседних улицах. Напомним, первой пешеходной зоной выходного дня в городе стала Большая Дмитровка – она стала закрываться на уик-энд еще в 2013 году.
С 12 июня этого года Болотная и Берсеневская набережные, а также Берсеневской переулок стали пешеходными по выходным и праздничным дням. Ограничения для движения транспорта вводятся с 23 часов пятницы или предпраздничных дней. Улицы снова открывают для движения машин в 7 утра первого буднего дня.
В 2016 году начнется второй этап благоустройства по программе “Моя улица”. По словам заместителя мэра по вопросам транспорта Максима Ликсутова, сейчас обсуждается возможность закрывать часть улиц летом для проведения мероприятий на открытом воздухе.
Добавим,в России могут изменить стандарт размещения знаков дорожного движения. Об этом m24.ru рассказал первый заместитель председателя комитета по конституционному законодательству и государственному строительству Госдумы Вячеслав Лысаков.
Он направил официальное письмо в аппарат правительства России и получил ответ, что профильным министерствам и ведомствам дано поручение рассмотреть этот вопрос. Замминистра транспорта России Николай Асаул отметил, что жалобы на избыточное количество знаков на одной опоре пока не поступали в ведомство, но вопрос будет проанализирован.
Добавим, Центр организации дорожного движения до конца года создаст базу данных с информацией о дорожных знаках, светофорах, разметке и ограждениях.
Ссылки по теме
Знаки приоритета
Знаки приоритета устанавливают очередность проезда перекрестков, пересечений проезжих частей или узких участков дороги.
1 «Главная дорога».
Дорога, на которой предоставлено право преимущественного проезда нерегулируемых перекрестков.
2 «Конец главной дороги».
Примыкание справа — 2.3.2, 2.3.4, 2.3.6, слева — 2.3.3, 2.3.5, 2.3.7.
4 «Уступите дорогу».
Водитель должен уступить дорогу транспортным средствам, движущимся по пересекаемой дороге, а при наличии таблички 8.13 — по главной.
5 «Движение без остановки запрещено».
Запрещается движение без остановки перед стоп-линией, а если ее нет — перед краем пересекаемой проезжей части. Водитель должен уступить дорогу транспортным средствам, движущимся по пересекаемой, а при наличии таблички 8.13 — по главной дороге.
Знак 2.5 может быть установлен перед железнодорожным переездом или карантинным постом. В этих случаях водитель должен остановиться перед стоп-линией, а при ее отсутствии — перед знаком.
6 «Преимущество встречного движения».
Запрещается въезд на узкий участок дороги, если это может затруднить встречное движение. Водитель должен уступить дорогу встречным транспортным средствам, находящимся на узком участке или противоположном подъезде к нему.
7 «Преимущество перед встречным движением».
Узкий участок дороги, при движении по которому водитель пользуется преимуществом по отношению к встречным транспортным средствам.
Предупреждающие знаки
Предупреждающие знаки информируют водителей о приближении к опасному участку дороги, движение по которому требует принятия мер, соответствующих обстановке.
1″Железнодорожный переезд со шлагбаумом».
Обозначение необорудованного шлагбаумом переезда через железную дорогу: 1.3.1 — с одним путем, 1.3.2 — с двумя путями и более.
1-1. 6 «Приближение к железнодорожному переезду».
Дополнительное предупреждение о приближении к железнодорожному переезду вне населенных пунктов
5 «Пересечение с трамвайной линией»
Перекресток, пешеходный переход или участок дороги, движение на котором регулируется светофором.
9 «Разводной мост».
Разводной мост или паромная переправа.
10 «Выезд на набережную».
Выезд на набережную или берег.
1, 1. 2 «Опасный поворот».
Закругление дороги малого радиуса или с ограниченной видимостью: 1.11.1 — направо, 1.11.2 налево.
1, 1. 2 «Опасные повороты».
Участок дороги с опасными поворотами: 11.12.1 — с первым поворотом направо, 1.12.2 — с первым поворотом налево.
13 «Крутой спуск».
Участок дороги с повышенной скользскостью проезжей части.
16 «Неровная дорога».
Участок дороги, имеющий неровности на проезжей части (волнистость, выбоины, неплавные сопряжения с мостами и тому подобное).
17 «Искусственная неровность».
Участок дороги с искусственной неровностью (неровностями) для принудительного снижения скорости.
18 «Выброс гравия».
Участок дороги, на котором возможен выброс гравия, щебня и тому подобного из-под колес транспортных средств.
19 «Опасная обочина».
Участок дороги, на котором съезд на обочину опасен.
1-1. 3 «Сужение дороги».
Сужение с обеих сторон — 1.20.1, справа — 1.20.2, слева — 1.20.3.
21 «Двустороннее движение».
Начало участка дороги (проезжей части) с встречным движением.
22 «Пешеходный переход».
Пешеходный переход, обозначенный знаками 5.19.1, 5.19.2 и (или) разметкой 1.14.1 и 1.14.2.
23 «Дети».
Участок дороги вблизи детского учреждения (школы, оздоровительного лагеря и тому подобного), на проезжей части которого возможно появление детей.
24 «Пересечение с велосипедной дорожкой или велопешеходной дорожкой».
Участок дороги, на котором возможны обвалы, оползни, падение камней.
29 «Боковой ветер».
Тоннель, в котором отсутствует искусственное освещение, или тоннель, видимость въездного портала которого ограничена.
32 «Затор».
Участок дороги, на котором образовался затор.
33 «Прочие опасности».
Участок дороги, на котором имеются опасности, не предусмотренные другими предупреждающими знаками.
1, 1. 2 «Направление поворота».
Направление движения на закруглении дороги малого радиуса с ограниченной видимостью. Направление объезда ремонтируемого участка дороги.
3 «Направление поворота».
Направления движения на Т-образном перекрестке или разветвлении дорог. Направления объезда ремонтируемого участка дороги.
35 «Учаcток перекрестка».
1.35. “Участок перекрёстка”. Обозначение приближения к перекрёстку, участок которого обозначен разметкой 1.26 и на который запрещается выезжать, если впереди по пути следования образовался затор, который вынудит водителя остановиться, создав препятствие для движения транспортных средств в поперечном направлении, за исключением поворота направо или налево в случаях, установленных настоящими Правилами.
Знак 1.35 устанавливается на границе перекрёстка. В случае если на сложных перекрёстках невозможно установить дорожный знак на границе перекрёстка, его устанавливают на расстоянии не более 30 метров до границы перекрёстка.
Предупреждающие знаки 1.1, 1.2, 1.5-1.33 вне населенных пунктов устанавливаются на расстоянии 150-300 м, в населенных пунктах на расстоянии 50-100 м до начала опасного участка. При необходимости знаки могут устанавливаться и на ином расстоянии, которое в этом случае указывается на табличке 8.1.1.
Знаки 1.13 и 1.14 могут устанавливаться без таблички 8.1.1 непосредственно перед началом спуска или подъема, если спуски и подъемы следуют друг за другом.
Знак 1.25 при проведении краткосрочных работ на проезжей части может устанавливаться без таблички 8.1.1 на расстоянии 10-15 м до места проведения работ.
Знак 1.32 применяется в качестве временного или в знаках с изменяемым изображением перед перекрестком, откуда возможен объезд участка дороги, на котором образовался затор.
Вне населенных пунктов знаки 1.1, 1.2, 1.9, 1.10, 1.23 и 1.25 повторяются. Второй знак устанавливается на расстоянии не менее 50 м до начала опасного участка. Знаки 1.23 и 1.25 повторяются и в населенных пунктах непосредственно в начале опасного участка.
Информационные знаки
Информационные знаки информируют о расположении населенных пунктов и других объектов, а также об установленных или о рекомендуемых режимах движения.
1 «Общие ограничения максимальной скорости».
Общие ограничения скорости, установленные Правилами дорожного движения Российской Федерации.
2 «Рекомендуемая скорость».
Скорость, с которой рекомендуется движение на данном участке дороги. Зона действия знака распространяется до ближайшего перекрестка, а при применении знака 6.2 совместно с предупреждающим знаком определяется протяженностью опасного участка.
1 «Место для разворота».
Поворот налево запрещается.
2 «Зона для разворота».
Протяженность зоны для разворота. Поворот налево запрещается.
4 «Парковка (парковочное место)».
Полоса аварийной остановки на крутом спуске.
6 «Подземный пешеходный переход».
Дорога, не имеющая сквозного проезда.
1 «Предварительный указатель направлений»
Направления движения к обозначенным на знаке населенным пунктам и другим объектам. На знаках могут быть нанесены изображения знака 6.14.1, символы автомагистрали, аэропорта и иные пиктограммы. На знаке 6.9.1 могут быть нанесены изображения других знаков, информирующих об особенностях движения. В нижней части знака 6.9.1 указывается расстояние от места установки знака до перекрестка или начала полосы торможения.
Знак 6.9.1 применяется также для указания объезда участков дорог, на которых установлен один из запрещающих знаков 3.11-3.15.
3 «Схема движения».
Маршрут движения при запрещении на перекрестке отдельных маневров или разрешенные направления движения на сложном перекрестке.
1 «Указатель направлений»
Направления движения к пунктам маршрута. На знаках может быть указано расстояние (км) до обозначенных на них объектов, нанесены символы автомагистрали, аэропорта и иные пиктограммы.
11 «Наименование объекта».
Наименование иного объекта, чем населенный пункт (река, озеро, перевал, достопримечательность и тому подобное).
12 «Указатель расстояний». Расстояние (км) до населенных пунктов, расположенных на маршруте.
6.14.1 — номер, присвоенный дороге (маршруту); 6.14.2 — номер и направление дороги (маршрута).
1-6. 3 «Направление движения для грузовых автомобилей».
Рекомендуемое направление движения для грузовых автомобилей, тракторов и самоходных машин, если на перекрестке их движение в одном из направлений запрещено.
16 «Стоп-линия».
Место остановки транспортных средств при запрещающем сигнале светофора (регулировщика).
17 «Схема объезда».
Маршрут объезда участка дороги, временно закрытого для движения.
1-6. 3 «Направление объезда».
Направление объезда участка дороги, временно закрытого для движения.
1, 6. 2 «Предварительный указатель перестроения на другую проезжую часть».
Направление объезда закрытого для движения участка проезжей части на дороге с разделительной полосой или направление движения для возвращения на правую проезжую часть.
1, 6. 2 «Аварийный выход».
Указывает место в тоннеле, где находится аварийный выход.
1, 6. 2 «Направление движения к аварийному выходу».
Указывает направление к аварийному выходу и расстояние до него.
На знаках 6.9.1, 6.9.2, 6.10.1 и 6.10.2, установленных вне населенного пункта, зеленый или синий фон означает, что движение к указанному населенному пункту или объекту будет осуществляться соответственно по автомагистрали или другой дороге. На знаках 6.9.1, 6.9.2, 6.10.1 и 6.10.2, установленных в населенном пункте, вставки с фоном зеленого или синего цвета означают, что движение к указанному населенному пункту или объекту после выезда из данного населенного пункта будет осуществляться соответственно по автомагистрали или другой дороге; белый фон знака означает, что указанный объект находится в данном населенном пункте.
Предписывающие знаки
Разрешается движение только в направлениях, указанных на знаках стрелками. Знаки, разрешающие поворот налево, разрешают и разворот (могут быть применены знаки 4.1.1-4.1.6 с конфигурацией стрелок, соответствующей требуемым направлениям движения на конкретном пересечении).
Действие знаков 4.1.1-4.1.6 не распространяется на маршрутные транспортные средства.
Действие знаков 4.1.1-4.1.6 распространяется на пересечение проезжих частей, перед которым установлен знак.
Действие знака 4.1.1, установленного в начале участка дороги, распространяется до ближайшего перекрестка. Знак не запрещает поворот направо во дворы и на другие прилегающие к дороге территории.
1 «Объезд препятствия справа».
Объезд разрешается только со стороны, указанной стрелкой.
«Объезд препятствия справа или слева».
Объезд разрешается с любой стороны.
3 «Круговое движение».
Разрешается движение в указанном стрелками направлении.
1 «Велосипедная дорожка».
Разрешается движение пешеходам и велосипедистам в случаях, указанных в пунктах 24.2 — 24.4 настоящих Правил.
2 «Пешеходная и велосипедная дорожка с совмещенным движением (велопешеходная дорожка с совмещенным движением)».
Велопешеходная дорожка с разделением на велосипедную и пешеходную стороны дорожки, выделенные конструктивно и (или) обозначенные горизонтальной разметкой 1.2.1, 1.2.2, 1.23.2 и 1.23.3 или иным способом.
6, 4. 7 «Конец пешеходной и велосипедной дорожки с разделением движения (конец велопешеходной дорожки с разделением движения)».
Разрешается движение только с указанной или большей скоростью (км/ч).
7 «Конец зоны ограничения минимальной скорости».
Движение транспортных средств, оборудованных опознавательными знаками (информационными таблицами) «Опасный груз», разрешается только в направлении, указанном на знаке: 4.8.1 — прямо, 4.8.2 — направо, 4.8.3 — налево.
Новые дорожные знаки
Допускаются к установке перпендикулярно к основным дорожным знакам, в том числе на стенах зданий и ограждениях. Стрелы указывают границы зон, где стоянка и остановка запрещены.
Дополнительные знаки остановка и стоянка запрещена
Въезд на перекресток в случае затора запрещён
Применяется для дополнительного визуального обозначения перекрестков или участков проезжей части, на которых нанесена разметка 3.34д, запрещающая выезжать на занятый перекресток и создавать тем самым препятствия для движения транспортных средств в поперечном направлении. Знак устанавливают перед пересечением проезжих частей.
Въезд на перекресток в случае затора запрещён
В документе должно быть и есть описание знака обуславливающее запрет выезда на перекресток. Кроме того знак является дополнением к разметке. То есть при отсутствии разметки для определения правонарушения ссылаться на этот знак нельзя.
Интересная заметка. Обратите внимание «Знак устанавливают перед пересечением проезжих частей.» Такая постановка фактически уравнивает зоны проезжей части на перекрестке и на пересечении проезжих частей.
Интересно:
С 28 апреля 2018 года в Правила дорожного движения добавлена новая дорожная разметка и знак «Вафельница».
Движение в обратном направлении
Применяется на участках дорог, где движение в иных направлениях,кроме обратного, запрещено.
Движение в обратном направлении
Выделенная трамвайная полоса
Для повышения эффективности работы трамваев допускается установка знаков 5.14д над трамвайными путями с одновременным обособлением путей разметкой 1.1 или 1.2.
Выделенная трамвайная полоса
Уже знакомый нам знак. Установка его не обязательна. В правилах этого знака на данный момент нет. Вероятно, он будет означать запрет выезда на трамвайные пути.
Знаки направления движения для общественного транспорта (5. 1д-5. 3д)
Применяется для обозначения выделенной полосы перед перекрестком в случаях, когда движение
маршрутных транспортных средств по выделенной полосе в прямом направлении невозможно.
Направления движения для общественного транспорта
Направление движения по полосам (5. 1д)
Информируют водителя о разрешенных направлениях движения по полосам. Допускается
свободное расположение стрел в зависимости от траектории и количества направлений движения из
полосы. Форма линий на знаках должны соответствовать дорожной разметке. На стрелах могут
размещаться знаки дополнительной информации (знаки приоритета, запрета въезда или сквозного проезда
и т.д.). Помимо установленных ГОСТ Р 52290 допускается использовать направления, количество и виды
стрел, а также знаки согласно рисункам 6 и 7.
В населенных пунктах допускается применение знаков 5.15.1д при количестве полос движения не
более 5 в направлении перекрестка.
Направление движения по полосам
Значительно расширяются вариации знаков «Направление движения по полосам», что позволяет более точно обозначить схему движения на перекрестке. Нанесение изображений тоже достаточно вольное. Возможно даже изображение трамвая.
Направление движения по полосе (5. 2д)
Информируют водителя о разрешенных направлениях движения по отдельной полосе. Правила
применения знаков аналогично п.4.9 настоящего стандарта
Направление движения по полосе
Брат знака «Направление движения по полосам» с разницей, что каждый знак устанавливается над каждой полосой. А это значит есть больше площади для размещения информации, а так же больше ответственности для организаторов движения. Отсутствие даже одного такого знака может внести полную неразбериху на перекрестке.
Пожалуй уже можно начинать проверку авторов и инициаторов введения этих новых знаков. Они утверждают, что все знаки и изображения на них интуитивно понятны. Ниже будет визуализация их применения, а пока попробуйте сами представить дорожные ситуации, где могут применяться такие знаки.
Начало полосы (5. 3д, 5. 4д)
Информируют водителей о появлении дополнительной полосы (полос) движения. Возможно
отображение дополнительных режимов движения и предназначений полосы для манёвра.
Знаки устанавливают у начала отгона начинающейся полосы либо у начала переходной линии
разметки. Знаки также могут применяться для обозначения начала новой полосы при окончании
выделенной полосы.
Нередко при организации движения обустраиваются специальные дополнительные полосы, предназначенные только для поворота или разворота. Теперь такая информация доступна водителю сразу при появлении новой полосы на проезжей части.
Конец полосы (5. 5д, 5. 6д)
Информируют водителя об окончании полосы, визуально выделяя приоритет. Знаки устанавливают
у начала отгона заканчивающейся полосы либо у начала переходной линии разметки.
Знак «Конец полосы» потерпел только визуальные изменения, где более очевидно выражено перестроение в соседнюю полосу и что явно указывает на приоритет движения по полосе,которая имеет продолжение.
Перестроение на параллельную проезжую часть (5. 7д, 5. 8д, 5. 9д)
Информируют водителей о приоритетах движения при перестроении на параллельную проезжую
часть. Используются в дополнение к основным знакам приоритета 2.1 и 2.4.
Перестроение на параллельную проезжую часть
Новые знаки, действительно не требуют комментариев. Обратите внимание, что разделительная полоса не обязательно разделяет встречные направления.
Конец параллельной проезжей части (5. 10д, 5. 11д)
Информируют водителей о и приоритетах движения при слиянии параллельных проезжих частей.
Используются в дополнение к основным знакам приоритета 2.1 и 2.4.
Конец параллельной проезжей части
Еще один дополнительный указатель приоритета при слинии смежных проезжих частей.
Совмещенный знак остановки и указателя маршрутов (5. 16д)
В целях удобства пассажиров общественного транспорта может использоваться совмещенный знак
остановки и указателя маршрутов.
Рекомендуется подсветка в темное время суток.
Совмещенный знак остановки и указателя маршрутов
Пешеходный переход (5. 1д, 5. 2д)
Установка дополнительных рамок повышенного внимания допускается только вокруг знаков 5.19.1д,
5.19.2д на нерегулируемых пешеходных переходах и на переходах, расположенных в местах без
искусственного освещения либо ограниченной видимости.
Рекомендуется устанавливать рамки, ширина которых пропорциональна размеру знака и
составляет не более 15 % от ширины и высоты применяемого типоразмера.
В погоне за привлечением внимания к пешеходным переходам, дорожные знаки стали бездумно обрамлять световозвращающими рамками, что дорожные знаки стали похожи на рекламные щиты. Теперь размеры рамок и места их применения регламентированы.
Диагональный пешеходный переход (5. 3д, 5. 4д)
Применяется для обозначения перекрестков, на которых разрешен переход пешеходов по диагонали. Знак 5.19.3д устанавливается перед диагональным пешеходным переходом и заменяет собой знаки 5.19.1д, 5.19.2д. Информационная табличка устанавливается под пешеходной секцией.
Уже более двух лет диагональные пешеходные переходы прописаны в Правилах дорожного движения, теперь появилось и обозначение таких переходов.
Уступи всем, и можно направо (5. 35д)
Разрешает поворот направо вне зависимости от сигналов светофора при условии предоставления
преимущества другим участникам дорожного движения.
Устанавливается на светофор с правой стороны на уровне красного и желтого сигналов. Ширина
знака равна ширине секции, а высота – высоте двух секций соответствующего светофора.
Допускается применять вне мест интенсивного потока пешеходов и/или велосипедистов.
Уступи всем, и можно направо
Один из дискуссионных вопросов. По словам авторов эксперимента на перекрестках где применялся такой знак и был разрешен правый поворот на красный сигнал светофора не было зафиксировано ни одного ДТП. И вот новый дорожный знак пробился в стандарт. Ожидаем поправки в Правила дорожного движения.
Направления движения на следующем перекрестке (5. 36д)
Указывает направление движения по полосам следующего перекрестка. Применение данных знаков
допускается, если до следующего перекрестка не более 200 метров, и специализация полос на нем
отличается от перекрестка, на котором устанавливаются данные знаки.
Знаки разрешается устанавливать только над основными знаками 5.15.2 «Направление движения
по полосам».
Направления движения на следующем перекрестке
Еще один спорный новый дорожный знак. С одной стороны дополнительная информация, с другой не слишком ли ее много? Восемь дорожных знаков в одной плоскости, не считая сигналов светофора.
Велопешеходная зона (5. 37д)
Применяется для обозначения территории (участка дороги), на которой разрешено движение только
пешеходов и велосипедистов в случаях, когда пешеходы и велосипедисты не разделяются на
самостоятельные потоки.
Знак устанавливают в местах, где возможен въезд транспортных средств.
Конец велопешеходной зоны (5. 38д)
Устанавливается на всех выездах с территории (участка дороги), обозначенной знаком 5.37
«Велопешеходная зона». Допускается размещать на оборотной стороне знака 5.37. Знак устанавливают в
местах, где возможен въезд транспортных средств.
Конец велопешеходной зоны
Платная парковка (6. 1д, 6. 2д)
Применяется для обозначения зоны платной парковки. Допустимы к использованию оба варианта.
Внеуличная парковка (6. 3д, 6. 4д)
Применяется для обозначения внеуличной подземной или надземной парковки.
24 Парковка со способом постановки транспортного средства (6. 5д – 6. 16д)
Знаки образуют путём размещения на поле знака 6.4 «Парковка (парковочное место)» элементов
табличек и других знаков дополнительной информации, характеризующих специализацию парковки, в
целях экономии пространства и материалов.
Парковка со способом постановки транспортного средства
Отметим новый способ постановки транспортного средства «Елочкой» или под углом к краю проезжей части. Ранее такой способ можно было реализовать только с использованием разметки.
Парковка для инвалидов (6. 17д)
Направление размещения парковки (6. 18д – 6. 20д)
Допускаются к установке перпендикулярно к основным дорожным знакам, в том числе на
стенах зданий и ограждениях. Стрелы указывают границы зон, где организована парковка.
Направление размещения парковки
Указание количества парковочных мест (6. 21д , 6. 22д)
Указывается количество парковочных мест. Допустимы к использованию оба варианта.
Указание количества парковочных мест
Вид транспортного средства (8. 15д)
Распространяет действие знака на экскурсионные автобусы, предназначенные для перевозки туристов.Табличка в сочетании со знаком 6.4 «Парковка (парковочное место)» применяется для выделения специализированных стоянок в туристически-привлекательных местах.
Вид транспортного средства
Месяцы (8. 8д)
Табличку применяют для указания периода действия знака в месяцах для знаков, действие которых носит сезонный характер.
Ограничение времени (8. 2д)
Ограничивает максимальное допустимое время стоянки. Устанавливается под знаками 3.28-3.30.
Допускается указание любого необходимого времени.
Ограничение по ширине (8. 25д)
Указывает максимально допустимую ширину транспортного средства. Табличку устанавливают под
знаком 6.4 «Парковка (парковочное место)» в случаях, когда ширина парковочных мест составляет менее
2,25 м.
Ограничение по ширине
Глухие пешеходы (8. 26д)
Табличку применяют совместно со знаками 1.22, 5.19.1, 5.19.2 «Пешеходный переход» в местах, где
вероятно появление людей с нарушениями слуха.
Примеры использования новых дорожных знаков
Движение по полосе
- Движение налево и в обратном направлении в первые два проезда въезд запрещен
- Движение прямо и налево в первые два проезда въезд запрещен
- Начало полосы для разворота
- Полоса для разворота
- Пешеходный переход
Переход по диагонали
- Диагональный пешеходный переход
- Информационное табло для пешеходов
Движение по полосам на двух перекрестках
- На следующем перекрестке налево и в обратном направлении
- На следующем перекрестке прямо и налево
- На следующем перекрестке прямо и направо
- На следующем перекрестке только направо
Парковка и стоянка
- Парковка для инвалидов
- Платная парковка
- Направление размещения парковки
- Внеуличная парковка
- Знак запрета стоянки
Запрещающие знаки
Запрещается въезд всех транспортных средств в данном направлении.
2 «Движение запрещено».
Запрещается движение всех транспортных средств.
3 «Движение механических транспортных средств запрещено».
Запрещается движение грузовых автомобилей и составов транспортных средств с разрешенной максимальной массой более 3,5 т (если на знаке не указана масса) или с разрешенной максимальной массой более указанной на знаке, а также тракторов и самоходных машин.
Знак 3.4 не запрещает движение грузовых автомобилей, предназначенных для перевозки людей, транспортных средств организаций федеральной почтовой связи, имеющих на боковой поверхности белую диагональную полосу на синем фоне, а также грузовых автомобилей без прицепа с разрешенной максимальной массой не более 26 тонн, которые обслуживают предприятия, находящиеся в обозначенной зоне. В этих случаях транспортные средства должны въезжать в обозначенную зону и выезжать из нее на ближайшем к месту назначения перекрестке.
5 «Движение мотоциклов запрещено».
Запрещается движение тракторов и самоходных машин.
7 «Движение с прицепом запрещено».
Запрещается движение грузовых автомобилей и тракторов с прицепами любого типа, а также буксировка механических транспортных средств.
8 «Движение гужевых повозок запрещено».
Запрещается движение гужевых повозок (саней), верховых и вьючных животных, а также прогон скота.
9 «Движение на велосипедах запрещено».
Запрещается движение велосипедов и мопедов.
10 «Движение пешеходов запрещено».
Запрещается движение транспортных средств, в том числе составов транспортных средств, общая фактическая масса которых больше указанной на знаке.
12 «Ограничение массы, приходящейся на ось транспортного средства».
Запрещается движение транспортных средств, у которых фактическая масса, приходящаяся на какую-либо ось, превышает указанную на знаке.
13 «Ограничение высоты».
Запрещается движение транспортных средств, габаритная высота которых (с грузом или без груза) больше указанной на знаке.
14 «Ограничение ширины».
Запрещается движение транспортных средств, габаритная ширина которых (с грузом или без груза) больше указанной на знаке.
15 «Ограничение длины».
Запрещается движение транспортных средств (составов транспортных средств), габаритная длина которых (с грузом или без груза) больше указанной на знаке.
16 «Ограничение минимальной дистанции».
Запрещается движение транспортных средств с дистанцией между ними меньше указанной на знаке.
1 «Таможня».
Запрещается проезд без остановки у таможни (контрольного пункта).
2 «Опасность».
Запрещается дальнейшее движение всех без исключения транспортных средств в связи с дорожно-транспортным происшествием, аварией, пожаром или другой опасностью.
3 «Контроль».
Запрещается проезд без остановки через контрольные пункты.
1 «Поворот направо запрещен».
Запрещается обгон всех транспортных средств, кроме тихоходных транспортных средств, гужевых повозок, велосипедов, мопедов и двухколесных мотоциклов без коляски.
21 «Конец зоны запрещения обгона».
Запрещается грузовым автомобилям с разрешенной максимальной массой более 3,5 т обгон всех транспортных средств.
23 «Конец зоны запрещения обгона грузовым автомобилям».
Запрещается движение со скоростью (км/ч), превышающей указанную на знаке.
25 «Конец зоны ограничения максимальной скорости».
Запрещается пользоваться звуковыми сигналами, кроме тех случаев, когда сигнал подается для предотвращения дорожно-транспортного происшествия.
27 «Остановка запрещена».
Запрещаются остановка и стоянка транспортных средств.
28 «Стоянка запрещена».
Запрещается стоянка транспортных средств.
29 «Стоянка запрещена по нечетным числам месяца».
При одновременном применении знаков 3.29 и 3.30 на противоположных сторонах проезжей части разрешается стоянка на обеих сторонах проезжей части с 19 часов до 21 часа (время перестановки).
31 «Конец зоны всех ограничений».
Обозначение конца зоны действия одновременно нескольких знаков из следующих: 3.16, 3.20, 3.22, 3.24, 3.26 — 3.30.
32 «Движение транспортных средств с опасными грузами запрещено».
Запрещается движение транспортных средств, оборудованных опознавательными знаками (информационными табличками) «Опасный груз».
33 «Движение транспортных средств с взрывчатыми и легковоспламеняющимися грузами запрещено».
Запрещается движение транспортных средств, осуществляющих перевозку взрывчатых веществ и изделий, а также других опасных грузов, подлежащих маркировке как легковоспламеняющиеся, кроме случаев перевозки указанных опасных веществ и изделий в ограниченном количестве, определяемом в порядке, установленном специальными правилами перевозки.
Знаки 3.2 — 3.9, 3.32 и 3.33 запрещают движение соответствующих видов транспортных средств в обоих направлениях.
Действие знаков не распространяется:
3.1 — 3.3, 3.18.1, 3.18.2, 3.19 — на маршрутные транспортные средства;
3.27 — на маршрутные транспортные средства и транспортные средства, используемые в качестве легкового такси, в местах остановки маршрутных транспортных средств или стоянки транспортных средств, используемых в качестве легкового такси, обозначенных разметкой 1.17 и (или) знаками 5.16 — 5.18 соответственно.
3.2, 3.3, 3.5 — 3.8 — на транспортные средства организаций федеральной почтовой связи, имеющие на боковой поверхности белую диагональную полосу на синем фоне, и транспортные средства, которые обслуживают предприятия, находящиеся в обозначенной зоне, а также обслуживают граждан или принадлежат гражданам, проживающим или работающим в обозначенной зоне. В этих случаях транспортные средства должны въезжать в обозначенную зону и выезжать из нее на ближайшем к месту назначения перекрестку;
3.28 – 3.30 – на транспортные средства, управляемые инвалидами, перевозящие инвалидов, в том числе детей-инвалидов, если на указанных транспортных средствах установлен опознавательный знак “Инвалид”, а также на транспортные средства организаций федеральной почтовой связи, имеющие на боковой поверхности белую диагональную полосу на синем фоне, и на такси с включенным таксометром;
3.2, 3.3 – на транспортные средства, управляемые инвалидами I и II групп, перевозящие таких инвалидов или детей-инвалидов, если на указанных транспортных средствах установлен опознавательный знак “Инвалид”;
Зона действия знаков 3.16, 3.20, 3.22, 3.24, 3.26-3.30 распространяется от места установки знака до ближайшего перекрестка за ним, а в населенных пунктах при отсутствии перекрестка — до конца населенного пункта. Действие знаков не прерывается в местах выезда с прилегающих к дороге территорий и в местах пересечения (примыкания) с полевыми, лесными и другими второстепенными дорогами, перед которыми не установлены соответствующие знаки.
Действие знака 3.24, установленного перед населенным пунктом, обозначенным знаком 5.23.1 или 5.23.2, распространяется до этого знака.
Зона действия знаков может быть уменьшена:
для знаков 3.16 и 3.26 применением таблички 8.2.1;
для знаков 3.20, 3.22, 3.24 установкой в конце зоны их действия соответственно знаков 3.21, 3.23, 3.25 или применением таблички 8.2.1. Зона действия знака 3.24 может быть уменьшена установкой знака 3.24 с другим значением максимальной скорости движения;
для знаков 3.27-3.30 установкой в конце их действия повторных знаков 3.27-3.30 с табличкой 8.2.3 или применением таблички 8.2.2. Знак 3.27 может быть применен совместно с разметкой 1.4, а знак 3.28 — с разметкой 1.10, при этом зона действия знаков определяется протяженностью линии разметки.
Действие знаков 3.10, 3.27-3.30 распространяется только на ту сторону дороги, на которой они установлены.
Знаки сервиса
Знаки сервиса информируют о расположении соответствующих объектов.
1 «Пункт медицинской помощи».
Участок дороги, на котором осуществляется прием передач радиостанции на частоте, указанной на знаке.
16 «Зона радиосвязи с аварийными службами».
Участок дороги, на котором действует система радиосвязи с аварийными службами в гражданском диапазоне 27 МГц.
17 «Бассейн или пляж».
Указывает место, где находится телефон для вызова оперативных служб.
20 «Огнетушитель».
Указывает место, где находится огнетушитель.
Знаки особых предписаний
Знаки особых предписаний вводят или отменяют определенные режимы движения.
1 «Автомагистраль».
Дорога, на которой действуют требования Правил дорожного движения Российской Федерации, устанавливающие порядок движения по автомагистралям.
2 «Конец автомагистрали».
Дорога, предназначенная для движения только автомобилей, автобусов и мотоциклов.
4 «Конец дороги для автомобилей».
Дорога или проезжая часть, по которой движение механических транспортных средств по всей ширине осуществляется в одном направлении.
6 «Конец дороги с односторонним движением».
Выезд на дорогу или проезжую часть с односторонним движением.
8 «Реверсивное движение».
Начало участка дороги, на котором на одной или нескольких полосах направление движения может изменяться на противоположное.
9 «Конец реверсивного движения».
Дорога, по которой транспортные средства, допущенные к движению по полосам для маршрутных транспортных средств, движутся по специально выделенной полосе навстречу общему потоку транспортных средств.
2 «Дорога с полосой для велосипедистов».
Дорога, по которой движение велосипедистов и водителей мопедов осуществляется по специально выделенной полосе навстречу общему потоку транспортных средств.
1 «Конец дороги с полосой для маршрутных транспортных средств».
Дорожный знак представляет собой дорожный знак 5.11.2, изображение которого перечеркнуто диагональной красной полосой из левого нижнего угла в правый верхний угол знака.
1, 5. 2 «Выезд на дорогу с полосой для маршрутных транспортных средств».
Специально выделенная полоса, по которой транспортные средства, допущенные к движению по полосам для маршрутных транспортных средств, движутся попутно общему потоку транспортных средств.
1 «Конец полосы для маршрутных транспортных средств».
Действие знаков 5.14 — 5.14.3 распространяется на полосу, над которой они расположены. Действие знаков, установленных справа от дороги, распространяется на правую полосу.
1 «Направления движения по полосам».
Число полос и разрешенные направления движения по каждой из них.
2 «Направления движения по полосе».
Разрешенные направления движения по полосе.
Знаки 5.15.1 и 5.15.2, разрешающие поворот налево из крайней левой полосы, разрешают и разворот из этой полосы.
Действие знаков 5.15.1 и 5.15.2 не распространяется на маршрутные транспортные средства.
Действие знаков 5.15.1 и 5.15.2, установленных перед перекрестком, распространяется на весь перекресток, если другие знаки 5.15.1 и 5.15.2, установленные на нем, не дают иных указаний.
3 «Начало полосы».
Начало дополнительной полосы на подъеме или полосы торможения.
Если на знаке, установленном перед дополнительной полосой, изображен знак (знаки) 4.6 «Ограничение минимальной скорости», то водитель транспортного средства, который не может продолжать движение по основной полосе с указанной или большей скоростью, должен перестроиться на полосу, расположенную справа от него.
4 «Начало полосы».
Начало участка средней полосы трехполосной дороги, предназначенного для движения в данном направлении. Если на знаке 5.15.4 изображен знак, запрещающий движение каким-либо транспортным средствам, то движение этих транспортных средств по соответствующей полосе запрещается.
5 «Конец полосы».
Конец дополнительной полосы на подъеме или полосы разгона.
6 «Конец полосы».
Конец участка средней полосы на трехполосной дороге, предназначенного для движения в данном направлении.
7 «Направление движения по полосам».
Если на знаке 5.15.7 изображен знак, запрещающий движение каким-либо транспортным средствам, то движение этих транспортных средств по соответствующей полосе запрещается.
Знаки 5.15.7 с соответствующим числом стрелок могут применяться на дорогах с четырьмя и более полосами.
8 «Число полос».
Указывает число полос движения и режимы движения по полосам. Водитель обязан выполнять требования знаков, нанесенных на стрелки.
16 «Место остановки автобуса и (или) троллейбуса».
При отсутствии на переходе разметки 1.14.1 или 1.14.2 знак 5.19.1 устанавливается справа от дороги на ближней границе перехода относительно приближающихся транспортных средств, а знак 5.19.2 — слева от дороги на дальней границе перехода.
20 «Искусственная неровность».
Обозначает границы искусственной неровности.
Знак устанавливается на ближайшей границе искусственной неровности относительно приближающихся транспортных средств.
21 «Жилая зона».
Территория, на которой действуют требования Правил дорожного движения Российской Федерации, устанавливающие порядок движения в жилой зоне.
22 «Конец жилой зоны».
Начало населенного пункта, в котором действуют требования Правил дорожного движения Российской Федерации, устанавливающие порядок движения в населенных пунктах.
1, 5. 2 «Конец населенного пункта».
Место, с которого на данной дороге утрачивают силу требования Правил дорожного движения Российской Федерации, устанавливающие порядок движения в населенных пунктах.
25 «Начало населенного пункта».
Начало населенного пункта, в котором на данной дороге не действуют требования Правил дорожного движения Российской Федерации, устанавливающие порядок движения в населенных пунктах.
26 «Конец населенного пункта».
Место, с которого начинается территория (участок дороги), где стоянка запрещена.
28 «Конец зоны с ограничением стоянки».
Место, с которого начинается территория (участок дороги), где стоянка разрешена и регулируется с помощью табличек и разметки.
30 «Конец зоны регулируемой стоянки».
Место, с которого начинается территория (участок дороги), где ограничена максимальная скорость движения.
32 «Конец зоны с ограничением максимальной скорости».
Место, с которого начинается территория (участок дороги), на которой разрешено движение только пешеходов.
1 «Велосипедная зона».
Место, с которого начинается велосипедная зона.
34 «Конец пешеходной зоны».
1 “Конец велосипедной зоны”
Знаки дополнительной информации (таблички) уточняют или ограничивают действие знаков, с которыми они применены, либо содержат иную информацию для участников дорожного движения.
1 «Расстояние до объекта».
Указывает расстояние от знака до начала опасного участка, места введения соответствующего ограничения или определенного объекта (места), находящегося впереди по ходу движения.
2 «Расстояние до объекта».
Указывает расстояние от знака 2.4 до перекрестка в случае, если непосредственно перед перекрестком установлен знак 2.5.
3, 8. 4 «Расстояние до объекта».
Указывают расстояние до объекта, находящегося в стороне от дороги.
1 «Зона действия».
Указывает протяженность опасного участка дороги, обозначенного предупреждающими знаками, или зону действия запрещающих знаков, а также знаков 5.16, 6.2 и 6.4.
2-8. 6 «Зона действия».
8.2.2 указывает зону действия запрещающих знаков 3.27-3.30; 8.2.3 указывает конец зоны действия знаков 3.27-3.30; 8.2.4 информирует водителей о нахождении их в зоне действия знаков 3.27-3.30; 8.2.5, 8.2.6 указывают направление и зону действия знаков 3.27-3.30 при запрещении остановки или стоянки вдоль одной стороны площади, фасада здания и тому подобного.
1-8. 3 «Направления действия».
Указывают направления действия знаков, установленных перед перекрестком, или направления движения к обозначенным объектам, находящимся непосредственно у дороги.
1-8. 8 «Вид транспортного средства».
Указывают вид транспортного средства, на который распространяется действие знака.
Табличка 8.4.1 распространяет действие знака на грузовые автомобили, в том числе с прицепом, с разрешенной максимальной массой более 3,5 т, табличка 8.4.3 — на легковые автомобили, а также грузовые автомобили с разрешенной максимальной массой до 3,5 т, табличка 8.4.3.1 — на электромобили и гибридные автомобили, имеющие возможность зарядки от внешнего источника, табличка 8.4.8 — на транспортные средства, оборудованные опознавательными знаками (информационными табличками) «Опасный груз».
8.4.9 — 8.4.14
9 — 8. 15 «Кроме вида транспортного средства». Указывают вид транспортного средства, на который не распространяется действие знака.
Табличка 8.4.14 не распространяет действие знака на транспортные средства, используемые в качестве легкового такси.
1 «Субботние, воскресные и праздничные дни».
Указывают дни недели, в течение которых действует знак.
4 «Время действия».
Указывает время суток, в течение которого действует знак.
5-8. 7 «Время действия».
Указывают дни недели и время суток, в течение которых действует знак.
1-8. 9 «Способ постановки транспортного средства на стоянку».
8.6.1 указывает, что все транспортные средства должны быть поставлены на стоянку параллельно краю проезжей части; 8.6.2-8.6.9 указывают способ постановки легковых автомобилей и мотоциклов на околотротуарной стоянке.
7 «Стоянка с неработающим двигателем».
Указывает, что на стоянке, обозначенной знаком 6.4, разрешается стоянка транспортных средств только с неработающим двигателем.
8 «Платные услуги».
Указывает, что услуги предоставляются только за плату.
9 «Ограничение продолжительности стоянки».
Указывает, что на парковке, обозначенной знаком 6.4, могут размещаться только транспортные средства, владельцы которых имеют разрешение на парковку, полученное в установленном органами исполнительной власти субъекта Российской Федерации или органами местного самоуправления порядке и действующее в пределах территории, границы которой установлены соответствующими органами исполнительной власти субъекта Российской Федерации или органами местного самоуправления
2 «Стоянка только транспортных средств дипломатического корпуса».
Указывает, что на парковке (парковочном месте), обозначенной знаком 6.4, могут размещаться только транспортные средства аккредитованных дипломатических представительств, консульских учреждений, международных (межгосударственных) организаций и представительств таких организаций, имеющие государственные регистрационные знаки, применяемые для обозначения таких транспортных средств.
10 «Место для осмотра автомобилей».
Указывает, что на площадке, обозначенной знаком 6.4 или 7.11, имеется эстакада или смотровая канава.
11 «Ограничение разрешенной максимальной массы».
Указывает, что действие знака распространяется только на транспортные средства с разрешенной максимальной массой, превышающей максимальную массу, указанную на табличке.
12 «Опасная обочина».
Указывает направление главной дороги на перекрестке.
14 «Полоса движения».
Указывает полосу движения или полосу для велосипедистов, на которую распространяется действие знака или светофора.
15 «Слепые пешеходы».
Указывает, что пешеходным переходом пользуются слепые. Применяется со знаками 1.22, 5.19.1, 5.19.2 и светофорами.
16 «Влажное покрытие».
Указывает, что действие знака распространяется на период времени, когда покрытие проезжей части влажное.
17 «Инвалиды».
Указывает, что действие знака 6.4 распространяется только на мотоколяски и автомобили, на которых установлен опознавательный знак «Инвалид».
18 «Кроме инвалидов».
Указывает, что действие знака не распространяется на мотоколяски и автомобили, на которых установлен опознавательный знак «Инвалид».
19 «Класс опасного груза».
Указывает номер класса (классов) опасных грузов по ГОСТу 19433-88.
1, 8. 2 «Тип тележки транспортного средства». Применяются со знаком 3. Указывают число сближенных осей транспортного средства, для каждой из которых указанная на знаке масса является предельно допустимой.
Применяются со знаком 6.4. Обозначают место стоянки транспортных средств у станций метро, остановок автобуса (троллейбуса) или трамвая, где возможна пересадка на соответствующий вид транспорта.
1-8. 3 «Препятствие».
Обозначают препятствие и направление его объезда. Применяются со знаками 4.2.1-4.2.3.
23 «Фотовидеофиксация».
Применяется со знаками 1.1, 1.2, 1.8, 1.22, 3.1 — 3.7, 3.18.1, 3.18.2, 3.19, 3.20, 3.22, 3.24, 3.27 — 3.30, 5.1 — 5.4, 5.14, 5.21, 5.23.1, 5.23.2, 5.24.1, 5.24.2, 5.25 — 5.27, 5.31, 5.35 и 5.36, а также со светофорами. Указывает, что в зоне действия дорожного знака либо на данном участке дороги может осуществляться фиксация административных правонарушений работающими в автоматическом режиме специальными техническими средствами, имеющими функции фото-, киносъемки и видеозаписи, или средствами фото-, киносъемки и видеозаписи
24 «Работает эвакуатор».
Указывает, что в зоне действия дорожных знаков 3.27 — 3.30 осуществляется задержание транспортного средства.
Таблички размещаются непосредственно под знаком, с которым они применены. Таблички 8.2.2 — 8.2.4, 8.13 при расположении знаков над проезжей частью, обочиной или тротуаром размещаются сбоку от знака.
Желтый фон на знаках 1.8, 1.15, 1.16, 1.18 — 1.21, 1.33, 2.6, 3.11 — 3.16, 3.18.1 — 3.25, установленных в местах производства дорожных работ, означает, что эти знаки являются временными.
В случаях если значения временных дорожных знаков и стационарных дорожных знаков противоречат друг другу, водители должны руководствоваться временными знаками.
Примечание. Знаки по ГОСТу 10807-78, находящиеся в эксплуатации, действуют до их замены в установленном порядке на знаки по ГОСТу Р 52290-2004.
Новые типоразмеры дорожных знаков
Для создания комфортной городской среды и улучшения видимости рекомендованы типоразмеры дорожных знаков:
- «500» — на нескоростной улично-дорожной сети;
- «400» — в центральных частях городов, в местах плотной и исторической застройки, а также вдоль велосипедных полос, велопешеходных и пешеходных зон, расположенных в любой части города.
Новые типоразмеры дорожных знаков
Выводы
Как для простого обывателя на первый взгляд изменения, который рано или поздно должны были случиться. Дорожная обстановка сильно изменилась и конечно же необходимо под нее подстраивать и средства организации дорожного движения.
По состоянию на 1 мая 2019 года новые дорожные знаки не закреплены в Правилах дорожного движения. Для полноценного внедрения новых знаков в ПДД должна появиться ссылка на данный ГОСТ.
