ЮИД России РФ Параметры автомобильной дороги регламентируются законом Российской Федерации № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации изложены в ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» от 27 декабря 2002 года.
Данные стандарты распространяются не только на все построенные и функционирующие дороги, но также и на те, которые находятся на стадии проектирования. Кроме того, в соответствии с законом устанавливается техническая классификация автомобильных дорог. Сегодня поговорим про это подробнее.
Автомобильная
дорога –
это комплекс инженерных сооружений и
устройств, предназначенный для движения
транспортных средств при любых погодных
условиях. В этот комплекс входят:
искусственные
сооружения (мосты, трубы, эстакады,
тоннели и т.д.)
обстановка пути
(знаки, тумбы);
обустройство пути
(автостанции, мотели, кемпинги,
автозаправочные станции, пункты
технического обслуживания).
Общие
требования, предъявляемые к дорогам,
заключаются в обеспечении комфортности
и безопасности движения при движении
с расчетной скоростью на всем протяжении
(подъемы, спуски), независимо от погодных
условий и времени года.
Расчетной
скоростью считается
наибольшая возможная (по условиям
устойчивости и безопасности) скорость
движения одиночных автомобилей при
нормальных условиях погоды и сцепления
шин автомобилей с поверхностью проезжей
части, которой на наиболее неблагоприятных
участках трассы соответствуют предельно
допустимые значения элементов дороги.
Безопасность
движения обеспечивается
соблюдением нормативных требований к
проектированию геометрических элементов
дороги (ширины земляного полотна,
проезжей части и обочин, уклонов, радиусов
углов поворота в плане и продольном
профиле, от которых зависит видимость
дороги), обустройством придорожной
полосы, устройством в нужных местах
тумб, столбиков, ограждений, дорожных
знаков.
Одним из важнейших
показателей, характеризующих работу
дорог, является интенсивность движения.
Интенсивность
движения –
показатель, характеризующий количество
автомобилей, проходящих по дороге или
перегону в обоих направлениях, за единицу
времени (сут., ч).
Количество
грузов или пассажиров, перевезенных по
дороге в единицу времени в обоих
направлениях, называют
грузо- или
пассажиронапряженностью
(Q).
Произведение
объема грузовых перевозок на среднюю
дальность перевозки, называют грузооборотом
(Г).
Экономическим
перегоном называют
участок дороги, в пределах которого
грузонапряженность не меняется.
На пикабу много полезного, но информации по категориям дорог, почему то нет. Необходимо срочно исправить данную оплошность. Разобраться в данном вопросе нам поможет ГОСТ Р 52398-2005.
Все дороги можно сгруппировать по различным признакам.
По условиям доступа транспортных средств на дорогу и по условиям движения дороги разделяются на три класса:
3. Дорога обычного типа (нескоростная дорога).
По потребительским свойствам и транспортно-эксплуатационным качествам дороги разделяются на категории (I, II, III, IV и V) в зависимости от:
– примыканий в одном уровне и условий доступа на автомобильную дорогу
– ширины полос для движения и их количества
– наличия центральной разделительной полосы
– типа пересечений с железными, автомобильными дорогами, пешеходными, велосипедными дорожками и трамвайными путями.
Категории дорог устанавливаются в зависимости от интенсивности движения. Также категория дороги помимо вышеописанных факторов влияет на геометрические параметры дороги (максимальный продольный уклон и радиус кривой в повороте). Ну и самое главное в зависимости от категории дороги и других (неизвестных мне) факторов Госавтоинспекция устанавливает разрешенную скорость движения.
Сводная таблица из ГОСТ Р 52398-2005.
Важно, что различным участкам одной дороги могут быть присвоены различные классы. Это вполне логично, ведь интенсивности движения на разных участках отличаются.
Из ФЗ 257 от 08.11.2007 можно узнать о классификация дорог в зависимости от значения. Дороги могут быть: федерального значения, регионального или межмуниципального значения, местного значения и частные дороги. Также в зависимости от значения дороги определяется из какого бюджета выделяются средства на ее содержание.
С 1 января 2018 г. изменились учетные номера некоторых дорог (подробнее тут).
Теперь номера присваиваться трассам следующим образом:
M — для федеральных трасс, соединяющих Москву со столицами иностранных государств и административными центрами субъектов.
Р — для региональных дорог и федеральных трасс, соединяющих административные центры Российской Федерации;
А — федеральных трасс и региональных дорог, являющихся подъездом к крупнейшим транспортным узлам и специальным объектам либо подъездом от административного центра субъекта РФ, не имеющего дорожной связи с Москвой, к морским или речным портам, аэропортам и железнодорожным станциям либо границам других государств. А также – для автодорог, соединяющих федеральные трассы между собой.
Вообще у Росавтодора очень живая группа в ВК. Если есть какие либо вопросы, можно задать их в комментариях к какой либо записи. Главное определится, что трасса по которой вы задаете вопрос федеральная и указать километраж, по остальным трассам надо задалбывать местных властей. Если есть вопросы по платным дорогам вам сюда.
P.S. Бонусом ссылка на сайт Росавтодора, где выложены документы касательно планируемых к передаче в федеральную собственность дорог и план развития дорог федерального значения. Почему то начерчена средствами рисования в Excel 🙂 Обязательно посмотрите, что планируется сделать в вашем регионе. Если в чем то ошибся, просьба сильно не пинать, я не сотрудник Росавтодора.
1. Проектирование, строительство, реконструкция, капитальный ремонт автомобильных дорог осуществляются в соответствии с Градостроительным кодексом Российской Федерации, Федеральным законом “Об организации дорожного движения в Российской Федерации и о внесении изменений в отдельные законодательные акты Российской Федерации”, Федеральным законом от 10 декабря 1995 года N 196-ФЗ “О безопасности дорожного движения” и настоящим Федеральным законом.
(в ред. Федерального закона от 29.12.2017 N 443-ФЗ)
(см. текст в предыдущей редакции)
(в ред. Федерального закона от 28.11.2011 N 337-ФЗ)
3. Разрешение на строительство, реконструкцию автомобильных дорог в порядке, установленном Градостроительным кодексом Российской Федерации, выдается:
(в ред. Федерального закона от 18.07.2011 N 243-ФЗ)
1) федеральным органом исполнительной власти, осуществляющим функции по оказанию государственных услуг и управлению государственным имуществом в сфере дорожного хозяйства, в отношении автомобильных дорог федерального значения, а также частных автомобильных дорог, строительство или реконструкцию которых планируется осуществлять на территориях двух и более субъектов Российской Федерации;
2) уполномоченным органом исполнительной власти субъекта Российской Федерации в отношении автомобильных дорог регионального или межмуниципального значения, а также частных автомобильных дорог, строительство или реконструкцию которых планируется осуществлять на территориях двух и более муниципальных образований (муниципальных районов, муниципальных округов, городских округов);
(в ред. Федеральных законов от 18.07.2011 N 243-ФЗ, от 13.06.2023 N 240-ФЗ)
3) органом местного самоуправления городского поселения в отношении автомобильных дорог в границах населенных пунктов городского поселения, а также частных автомобильных дорог, строительство или реконструкцию которых планируется осуществлять в границах городского поселения;
(п. 3 в ред. Федерального закона от 28.11.2015 N 357-ФЗ)
3.1) органом местного самоуправления сельского поселения в отношении автомобильных дорог в границах населенных пунктов сельского поселения, а также частных автомобильных дорог, строительство или реконструкцию которых планируется осуществлять в границах сельского поселения, в случае закрепления законом субъекта Российской Федерации за сельским поселением вопроса осуществления дорожной деятельности в отношении данных автомобильных дорог, а в случае отсутствия такого закрепления – органом местного самоуправления муниципального района;
(п. 3.1 введен Федеральным законом от 28.11.2015 N 357-ФЗ)
4) органом местного самоуправления муниципального района в отношении автомобильных дорог муниципального района, а также частных автомобильных дорог, строительство или реконструкцию которых планируется осуществлять в границах муниципального района на территориях двух и более поселений и (или) на межселенных территориях;
4.1) органом местного самоуправления муниципального округа в отношении автомобильных дорог муниципального округа, а также частных автомобильных дорог, строительство или реконструкцию которых планируется осуществлять в границах муниципального округа;
(п. 4.1 введен Федеральным законом от 13.06.2023 N 240-ФЗ)
5) органом местного самоуправления городского округа в отношении автомобильных дорог городского округа, а также частных автомобильных дорог, строительство или реконструкцию которых планируется осуществлять в границах городского округа.
4. Классификация работ по капитальному ремонту автомобильных дорог устанавливается федеральным органом исполнительной власти, осуществляющим функции по выработке государственной политики и нормативно-правовому регулированию в сфере дорожного хозяйства.
5. В случаях реконструкции, капитального ремонта автомобильных дорог владельцы автомобильных дорог обязаны информировать пользователей автомобильными дорогами о сроках таких реконструкции, капитального ремонта и о возможных путях объезда.
С 01.09.2023 в ч. 6 ст. 16 вносятся изменения (ФЗ от 17.02.2023 N 24-ФЗ). См. будущую редакцию.
6. В местах подходов автомобильных дорог федерального, регионального или межмуниципального значения к Государственной границе Российской Федерации могут устанавливаться пункты пропуска через Государственную границу Российской Федерации. Порядок установления и функционирования пунктов пропуска через Государственную границу Российской Федерации определяется в соответствии с законодательством о Государственной границе Российской Федерации. Требования к обустройству участков автомобильных дорог на подъездах к пунктам пропуска через Государственную границу Российской Федерации устанавливаются Правительством Российской Федерации.
(часть 6 в ред. Федерального закона от 07.02.2017 N 9-ФЗ)
В данном посте хочу провести небольшой ликбез по вопросу что из себя представляет конструкция автомобильной дороги и как оно работает.
Начну с того, что определимся с самим термином «автомобильная дорога». Для этого обратимся к федеральному закону от 08.11.2007 № 257-ФЗ «Об автомобильных дорогах и о дорожной деятельности в Российской Федерации и о внесении изменений в отдельные законодательные акты Российской Федерации», т.к. именно в нем есть четкое определение.
Автомобильная дорога — объект транспортной инфраструктуры, предназначенный для движения транспортных средств и включающий в себя земельные участки в границах полосы отвода автомобильной дороги и расположенные на них или под ними конструктивные элементы (дорожное полотно, дорожное покрытие и подобные элементы) и дорожные сооружения, являющиеся её технологической частью, — защитные дорожные сооружения, искусственные дорожные сооружения, производственные объекты, элементы обустройства автомобильных дорог.
Разберем теперь по полочкам.
Объект транспортной инфраструктуры, предназначенный для движения транспортных средств. С этим вроде как и так понятно, поэтому пойдем дальше.
Включающий в себя земельные участки в границах полосы отвода автомобильной дороги. Поясню. Сейчас не будем рассматривать городские улицы, будем говорить о загородных автодорогах. Загородные трассы имеют разную классификацию и делятся на следующие категории:
Автомобильные дороги федерального значения. Список этих дорог утверждается Правительством РФ. Находятся в собственности Российской Федерации. Строительство и ремонт этих дорог финансируется из средств федерального бюджета. Поэтому их состояние как правило лучше остальных категорий.
Автомобильные дороги регионального и межмуниципального значения. Критерии отнесения дорог к этой категории утверждаются субъектом РФ. Находятся в собственности субъектов РФ. Строительство и ремонт этих дорог осуществляется за счет регионального бюджета. Поэтому если регион достаточно богатый, то может себе позволить выделять больше средств на дорожную сеть.
Автомобильные дороги местного значения. Дороги в границах поселений (муниципального района, городского округа), не попадающие в другие категории. Находятся в собственности поселений. Тут все совсем печально. Ну откуда у маленьких городков и поселков деньги на дорогостоящие ремонты и строительство дорог?
Частные автодороги. Дороги, находящиеся в собственности физических и юридических лиц. А вот тут наоборот широкое поле для деятельности. Как пример – платные автодороги при хорошей нагрузке не только окупают свое содержание, но и приносят прибыль. Но если я решил построить частную дорогу не для заработка, то я могу запретить по ней ездить остальным и самостоятельно отвечать и за эксплуатацию, и за содержание.
Вернемся к полосе отвода. По сути это обычный земельный участок, оформленный как любой другой (за малыми отличиями), только вытянутый на всю длину дороги. Этот участок выделяется таким образом чтобы на нем разместились все элементы автодороги. В зависимости от того, что это за дорога (федеральная, региональная и т.д.) определяется в чьей собственности земля по которой она проходит. Как правило граница такого участка проходит в 1-2 метрах от низа откоса насыпи или внешней кромки кювета (придорожной канавы).
Расположенные на них или под ними конструктивные элементы (дорожное полотно, дорожное покрытие и подобные элементы) и дорожные сооружения.
Вот тут начинается более интересное.
В плане автодорога состоит из следующих элементов:
1. Полосы движения. Из них состоит проезжая часть. Для дорог III-й и выше категории (что такое категория поясню дальше) ширина полос движения составляет 3.75 метра. Это закон. Полос движения может быть 2 (по одной в каждом направлении движения) и более. Полосы движения в разных направлениях можно разделять специальными конструкциями (металлическим барьерным ограждением, разделительной полосой, отбойными бетонными ограждениями и т.д.)
2. Обочина. обочина также делится на 2 части.
– Укрепленная часть обочины. Внешне ничем не отличается от полосы движения. Выполнена из того же материала что и полоса движения (асфальтобетон). Служит для обеспечения безопасности в случае съезда колеса автомобиля с полосы, нормативная ширина от 0.75метра и более, в зависимости от ситуации. По сути все что за краевой полосой разметки уже обочина.
– Насыпная часть обочины. Выполняется из сыпучих материалов. Опять же обеспечивает безопасность, но на этот раз уже от непроизвольного съезда в кювет.
3. Остальные элементы. Откосы насыпи, откосы выемки (ведь дорога может проходить как по насыпи так и в глубокой выемке). Крутизна откосов принимается согласно требованиям безопасности. Не буду углубляться в пояснения, но уточню, что крутизна откоса должна обеспечивать безопасный съезд автомобиля в кювет. В противном случае необходимо устанавливать барьерное ограждение либо бортовой камень (бордюр vs поребрик).
Это если в кратце.
Ах да, и надо сказать, что все дороги делятся на категории. В соответствии с СП 34.13330.2012 деление выглядит примерно так:
Дороги I категории (автомагистрали и автострады) имеют ширину проезжей части 15 м и более с разделительной полосой, разделяющей ветреные потоки транспортных средств. Для каждого направления предусматриваются две полосы движения или более (ширина полосы 3,75 м). Эти дороги с усовершенствованным бетонным покрытием предназначены для массового движения автотранспортных средств. Продольный уклон проезжей части не превышает 3% (т. е. на расстоянии 100 м полотно дороги может подниматься или опускаться не более чем на 3 м). Пропускная способность такой дороги — более 7000 автомобилей в cyтки при скорости движения до 120 км/ч на пересеченной местности и 150 км/ч — на равнинной.
Автомобильные дороги II категории с асфальтированным покрытием строят для соединения промышленных, административных и культурных центров. Ширина проезжей части у них не менее 7,5 м, продольный уклон не превышает 4%, пропускная способность — 3000— 7000 машин в сутки при скорости движения до 120 км/ч.
Дороги III категории с шириной проезжей части не менее 7 м строят по облегченным техническим требованиям. Они могут иметь и булыжное покрытие. Продольный уклон — не более 5%. Эти дороги способны пропустить до 3000 автомобилей в сутки при скорости движения до 100 км/ч.
Дороги IV категории с простейшим покрытием предусмотрены для мало-интенсивного движения транспорта. Автомобильное движение по таким дорогам в весенне-осенний период затруднено. Ширина проезжей части 6 м. Продольный уклон может достигать 6%. Пропускная способность 200—1000 автомобилей в сутки при скорости движения до 80 км/ч.
Дороги V категории имеют покрытие низшего типа или не имеют его совсем. Ширина проезжей части 4,5 м, а продольный уклон может быть 7%. Такие дороги способны в сутки пропустить не более 200 транспортных единиц со скоростью до 60 км/ч.
Проектирование
дороги осуществляется
в трех проекциях: поперечном профиле,
плане и продольном профиле.

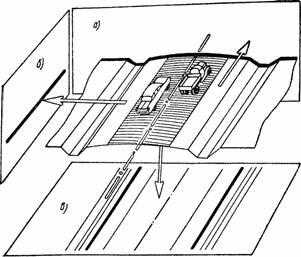

Рис.8
автомобильной дороги: а) поперечный
профиль (проекция на вертикальную
плоскость перпендикулярно к оси дороги);
б) продольный профиль (проекция на
вертикальную плоскость параллельно
к
оси дороги); в) план (проекция на
горизонтальную плоскость)
План
трассы дороги
— это графическое изображение ее
проекции на горизонтальную плоскость,
выполненное в уменьшенном масштабе.
Положение
геометрической оси дороги на земной
поверхности называют трассой.
Трасса в плане и профиле является
пространственной линией, так как она
меняет свое направление при обходе
различных препятствий (населенных
пунктов, озер, рек, болот, оврагов и др.)
(рис.11.)
Рис
11. Ось дороги как пространственная
кривая: а – вид полотна дороги в
аксонометрии; б – план дороги;
в
– продольный профиль.
Масштаб
плана трассы принимается: для равнинной
и пересеченной местности 1:10000, для горной
1:5000. На план трассу наносят сплошной
основной линией с разбивкой на километры
и пикеты (пикет — расстояние, равное 100
м).
Рис.10
План трассы дороги
На
плане трассы указывают номера углов
поворота, которые характеризуют каждое
изменение ее направления. В местах
изменения направления трассы вписывают
круговые
кривые,
основными элементами которых являются
(рис.12):
радиус R; длина кривой К. тангенс Т —
длина касательной, т. е. расстояние от
вер шины угла поворота а до начала или
конца кривой; биссектриса Б — расстояние
от вершины угла поворота до середины
кривой. Данные об элементах кривых можно
определять по специальным таблицам.
С
целью обеспечения безопасности движения
автомобилей с расчетными скоростями
радиусы кривых в плане необходимо
назначать возможно большими: от 3000
м и более дорог I категории и от 2000
м и более для дорог остальных категорий.
При таких радиусах кривых обеспечивается
безопасность движения автомобилей с
расчетной скоростью, так как влияние
центробежной силы на них невелико.
Однако
назначение больших радиусов в плане не
везде и не всегда возможно, а поэтому
разрешается принимать их минимально
допускаемые значения
(согласно СНиП 2.05.02-85):
Категория
дороги Ia
Iб 11
III IV
V
Радиусы,
м . . .1200
800 800 600
300 150
Все
элементы кривых, а также пикетажное
положение вершин углов поворота указывают
в отдельных таблицах на плане трассы (
рис10).
Рис.
12. Основные элементы круговой кривой:
ИК
– начало кривой; КК – конец кривой; К
– радиус; К – кривая;
Т
– тангенс; Б – биссектриса; а – угол
поворота
По
обе стороны от трассы условными знаками
и обозначениями изображают основные
элементы рельефа, населенные пункты,
земельные угодья, пути
сообщения, водотоки, водоемы, а также
указывают границы землепользователей
и их наименование.
При
проложении трассы
необходимо применять
ландшафтное проектирование,
задачей которого является
обеспечение плавного включения
дороги в ландшафт окружающей среды,
что имеет не только эстетическое
значение, но и повышает удобство и
безопасность движения. Оно преследует
две цели: обеспечивает наилучшее
сочетание дороги с окружающим ландшафтом,
дополняет и улучшает его.
Дорога,
вписанная в окружающий ландшафт,
обеспечивает постоянный или плавный
переменный режим движения, способствует
работоспособности водителей и создает
хорошее настроение у проезжающих.
На
кривых с радиусами менее 2000 м в
целях безопасности и комфортабельности
движения при высоких расчетных скоростях
с обоих концов круговой кривой устраивают
переходные
кривые,
обеспечивающие плавное изменение
направления движения автомобиля от
прямолинейного к движению по круговой
кривой. Переходные кривые представляют
собой кривые переменного радиуса (рис.13
).
Рис.
13 План переходной кривой. НПК –
начало переходной кривой. КПК —
конец переходной кривой
В
зависимости от радиуса круговой кривой
длина переходных кривых назначается в
пределах 30—120 м. При вписывании переходных
кривых круговая кривая смещается к
центру кривой на величину сдвижки р.
Пользуясь таблицами, составленными В.
И. Ксенодоховым, можно получить все
разбивочные элементы переходных кривых.
В
целях обеспечения удобства и безопасности
движения автомобилей с расчетной
скоростью на кривых с радиусами менее 3000
м на дорогах I категории и менее 2000
м на дорогах остальных категорий
устраивают виражи
— участки кривой с односкатным поперечным
профилем и уклоном проезжей части к
центру кривой (рис.14).
Односкатный
поперечный профиль устраивают на всем
протяжении основной круговой кривой.
Поперечный уклон проезжей части на
вираже
i
В необходимо принимать не менее
поперечного уклона покрытия на участках
с двускатным профилем в зависимости от
радиуса кривой в плане (табл.5).
Поперечный
уклон обочин на вираже тот же, что и
уклон проезжей части.
Переход
от двускатного поперечного профиля к
односкатному и обратно осуществляется
плавно на участках, примыкающих к
круговой кривой, называемых отгонами
виража, длина которых зависит от
поперечного уклона виража и колеблется
от 10 до 30 м.(Рис.15)
Рис15.
Схема перехода от двускатного поперечного
профиля проезжей части к односкатному
на отгоне виража
На
протяжении этих участков устраивают и
переходные кривые. Переход от нормального
уклона обочин при двускатном профиле
к уклону проезжей части выполняется на
протяжении 10 м до начала отгона
виража.
Переход
от двускатного поперечного профиля к
односкатному осуществляется в пределах
отгона виража «вращением» внешней
половины проезжей части и внешней
обочины относительно оси дороги. После
достижения односкатного поперечного
профиля с уклоном, равным уклону
двускатного профиля, всю проезжую часть
и внешнюю обочину вращают относительно
внутренней кромки проезжей части до
получения соответствующего уклона
виража.
На
кривых в плане при радиусах 1000 м и
менее предусматривают уширение
проезжей
части с внутренней стороны за счет
обочины. При этом ширина обочины должна
быть не менее 1,5 м для дорог I—III
категорий и не менее 1 м для дорог
остальных категорий. В горной местности
при радиусах 20—30 м в виде исключения
допускается уширять проезжую часть с
внешней стороны кривой. Уширение в
пределах круговой кривой имеет постоянную
величину, а затем в пределах переходных
кривых (отгона виража) сводится на нет.
Величины полного уширения для двухполосных
автомобильных дорог назначают в
зависимости от радиусов круговых кривых
по СНиП 2.05.02-85.
Важнейшим
условием безопасности движения на
автомобильных дорогах является
обеспечение
видимости
в плане, т. е. когда водитель видит
встречный автомобиль или препятствие
на расстоянии, достаточном для
своевременной остановки своего автомобиля
во избежание дорожно-транспортного
происшествия. При этом учитывается, что
луч зрения водителя при движении
автомобиля по крайней правой полосе
движения в 1,5 м от кромки проезжей
части расположен на высоте 1,2 м над
поверхностью проезжей части дороги.
Наименьшие расстояния видимости
установлены в зависимости от
категории автомобильной дороги.
В
целях обеспечения безопасности движения
периодически необходимо оценивать
состояние видимости на отдельных
элементах улиц и дорог.(табл.5)
Идентификационный номер автомобильной дороги как отдельный параметр
Автомобильной дороге присваивается определенный идентификационный номер, состоящий из 4 разрядов. Разряды составляют заглавные буквы русского алфавита и/или арабские цифры, они могут быть разделены при помощи дефиса. Для определения автодороги зачастую прибегают к использованию исключительно четвертого разряда.
В соответствии с первым разрядом автодороги идентифицируются по тому, в чьей собственности они находятся. Разряд обозначается 2–8 знаками, которые могут составлять от 1 до 3 групп:
- первый разряд идентификационного номера для автодорог, находящихся во владении Российской Федерации, включает только первую группу знаков – 00;
- первый разряд для автодорог, находящихся во владении субъектов страны, включает первую группу знаков, указывающую код объектов первого уровня согласно классификации ОКАТО, к примеру для Краснодарского края – 03;
В соответствии со вторым разрядом автодорогу идентифицируют согласно видам разрешенного пользования. Разряд обозначается двумя буквами:
В соответствии с третьим разрядом автомобильные дороги классифицируются по своему значению. Разряд также обозначается двумя буквами:
В соответствии с четвертым разрядом автодороге присваивается учетный номер, образованный заглавными буквами русского алфавита и/или арабскими цифрами, при этом в нем через дефис отображается порядковый номер автодороги:
Итак, в учетных номерах автомобильных дорог региональных и межмуниципальных уровней сначала стоит группа знаков по коду объектов первого уровня согласно классификации ОКАТО, к примеру: для Краснодарского края – 03К-ХХХ или 03Н-ХХХ (ХХХ отражает порядковый номер автодороги).
В идентификационном номере автодороги, входящей в состав международных маршрутов, через дефис в скобках номером международного маршрута отражается четвертый разряд, к примеру: автодорога общего пользования федерального уровня М-3 «Украина» имеет следующий идентификационный номер: 00 ОП ФЗ М-3-(Е101). Четвертым разрядом пользуются, когда наносят обозначения автодорог на дорожные указатели, знаки, а также с целью отобразить их на картах.
В процессе развития экономической и социальной жизни любой страны транспортной системе отведена огромная роль. В Российской Федерации с каждым годом происходит все большее расширение транспортной системы, что благотворно влияет на текущую ситуацию в стране и открывает большие возможности для дальнейшего развития. Безусловно, с увеличением транспортного потока важно требовательно и внимательно походить к дорожному вопросу. В настоящее время стали более тщательно следить за соблюдением требуемых параметров автомобильных дорог, нежели раньше, что, несомненно, является огромным плюсом.
Технические характеристики и параметры автомобильных дорог
Определение транспортно-эксплуатационного состояния автомобильных дорог производится в соответствии с различными техническими параметрами и характеристиками, в частности:
Говоря о перечисленных геометрических параметрах автомобильных дорог, следует отметить важность их соответствия установленным нормам в рамках конкретной категории автодороги или ее отдельного участка. Допустимы некоторые отклонения в фактических размерах, которые регламентированы специальными нормативными документами.
Требуемый показатель прочности дорожной одежды зависит от необходимости пропуска без каких-либо препятствий автотранспортных средств в расчетный период: для автодорог I–IV категорий осевая нагрузка составляет до 10 тс (100 кН); для автодорог с твердыми покрытиями V категории осевая нагрузка составляет до 6 тс (60 кН).
Покрытия проезжей части автодороги, краевой укрепительной и остановочной полосы обочины следует эксплуатировать при наличии заранее спроектированных продольных и поперечных уклонов для успешного стока поверхностных вод.
Технические характеристики и параметры автомобильных дорог
Важно поддерживать ровность кромок дорожного покрытия, их четкие и правильные контуры, а также следить за тем, чтобы они не подвергались каким-либо деформациям или разрушениям.
В процессе использования автодорог фактические показатели продольной ровности должны находиться в пределах допустимых значений, обозначенных в таблице 1.4.
Еще один из параметров, по которому оценивается состояние покрытия автомобильной дороги, – наличие колеи и ее допустимая глубина. Покрытие проезжей части не должно иметь колеи, так как она создает опасность при движении и мешает производить очистку дорог от снега и наледи.
Глубина колеи имеет границы допустимых и предельно допустимых значений, которые различаются в зависимости от выбранного способа их измерения двухметровой рейкой: согласно первому упрощенному способу рейка кладется на дорожное покрытие или гребни выпора; второй способ – это вертикальные отметки, при помощи которых ведут отсчет от рейки, уложенной в горизонтальном положении (таблица 1.5).
Если глубина колеи на определенных участках автодорог превышает предельно допустимые значения, проводятся специальные работы с целью устранить колею. Кроме того, важно тщательно следить за тем, чтобы не образовывались уступы там, где проезжая часть переходит в укрепительную краевую полосу или укрепительную и остановочную полосу обочины.
В случае неукрепленной обочины и разделительной полосы, которые не отделены бордюром от проезжей части, не следует доводить состояние дорожного покрытия до образования колеи там, где они стыкуются с проезжей частью автодороги – при этом если интенсивность движения составляет более 6000 легковых автотранспортных средств, отметка уровня колеи не должна опускаться ниже чем на 3 сантиметра по отношению к уровню поверхности проезжей части, в случае менее интенсивного движения разница уровней должна составлять не более 4 сантиметров.
Величина коэффициента сцепления колес автотранспортного средства с дорожным покрытием, указанная в ГОСТ 50597-93, отражающем требуемые параметры эксплуатационного состояния автомобильных дорог, должна быть обеспечена шероховатостью и состоянием дорожной одежды проезжей части и не быть ниже 0,3 для шин без рисунка протектора и 0,4 для шин с рисунком протектора.
Величина коэффициента сцепления колес ГОСТ 50597-93
У фактической величины коэффициента сцепления по ширине проезжей части допустимая разница с требуемой величиной составляет не больше чем 0,1. Фактическое значение коэффициента сцепления покрытия проезжей части дороги и укрепленной части обочины не должно расходиться с требуемой величиной более чем на 0,15.
Покрытие проезжей части автодороги должно быть ровным – не допускаются выбоины, проломы и просадки размерами 15 * 60 * 5 сантиметров и более; мелкие повреждения и деформации в период с весны по осень не могут присутствовать в количестве более, чем указано в таблице 1.6. Сроки устранения всех перечисленных разрушений и дефектов при их выявлении регламентированы стандартом ГОСТ 50597-93.
Укрепительные полосы при появлении дефектов должны иметь состояние, соответствующее установленным требованиям для покрытий проезжей части. Требования, приведенные в таблице 1.6., распространяются и на укрепленные и неукрепленные полосы для остановки.
Дорожные обочины должны быть укреплены при помощи прочных конструкций, также необходимо соблюдать поперечные уклоны, играющие важную роль в оперативном отводе вод с поверхности дороги.
Очень важна устойчивость откосов насыпей и выемок к различным природным и климатическим воздействиям, они также не должны препятствовать быстрому отводу вод с поверхности дороги. Их укрепление необходимо производить в соответствии с существующими регламентами. Кроме того, откосы высоких насыпей и глубоких выемок обустраивают таким образом, чтобы обеспечить их общую устойчивость.
Не менее важным параметром автомобильной дороги является ее чистота, при этом речь идет как о покрытиях проезжей части дороги и ее обочин, разделительных полос, откосов, так и о выделенных площадках для посадки у остановок общественного транспорта, площадках для отдыха, пунктах весового контроля, пунктах учета движения. Кроме того, если дорожные отрезки проходят через поселения, то чистоту поддерживать необходимо и на поверхности тротуаров, велосипедных и пешеходных зон.
Какая-либо растительность или травяной покров выше 15 см недопустим на поверхностях неукрепленных обочин и разделительных полос.
Полосы отвода автодорог, пролегающих через IV и V дорожно-климатические зоны, и участки автодорог, проходящие через лесные массивы прочих дорожно-климатических зон, могут иметь некоторую растительность, если она не образует препятствий для обеспечения видимости по соответствующим нормативам.
С целью эффективного и быстрого отвода поверхностных вод с дорожного покрытия важно соблюдать работоспособность всех дренажных устройств и ливневых систем, в частности, речь идет о колодцах, кюветах, водоотводных канавах и так далее.
Допустимы некоторые отдельные нарушения по длине в профиле канав для отвода вод, которые приводят к снижению пропускной способности менее чем на 20 %, – их суммарный показатель не должен быть выше 10 % от всей длины выделенного участка автодорог I, II, III категорий и не выше 20 % в случае дорог IV и V категорий.
Запрещены несанкционированные попытки организовать примыкание к трассам любой категории. Автодороги, на которых интенсивность движения составляет до 1 000 автомобилей в сутки, могут иметь временные технологические съезды, пролегающие через сельскохозяйственные территории, для применения спецтехники, также такие съезды могут иметь отрезки автодорог, проходящие через лесные массивы, – ими пользуются во время пожаров.
Виды изысканий и порядок разработки проекта
Автомобильные
дороги, как и другие объекты строительства,
строят и реконструируют в соответствии
с разработанной проектно-сметной
документацией. Для составления проекта
строительства проводят соответствующие
изыскания.
Изыскания подразделяют на два вида –
экономические и технические.
Работы
по установлению направлений и мощности
транспортных связей с учетом их развития
в перспективе называют экономическими
изысканиями.
Для проведения изысканий формируют
отдельные группы, в которые включают
инженеров-экономистов, дорожников,
мостовиков, геологов и других специалистов.
Задачей экономических изысканий являются
сбор, обработка, систематизация и анализ
исходных данных для обоснования
народнохозяйственных предпосылок
развития сети автомобильных дорог, для
установления экономической целесообразности
и последовательности строительства и
реконструкции отдельных объектов.
Экономические
изыскания разделяют на комплексные и
титульные. Комплексные
изыскания
необходимы для изучения транспортной
работы, рационального размещения сети
дорог, установления очередности
капитальных вложений в отдельные
маршруты в пределах определенной
территории. Титульные
изыскания
проводят для определения объемов грузо-
и пассажироперевозок при постройке или
реконструкции отдельного дорожного
маршрута – титула.
Экономические
изыскания имеют два периода работы –
подготовительный и полевой.
В
подготовительный
период осуществляют
изучение задания по разработке схемы
развития сети дорог региона, составлению
сметы на производство работ, разработке
программы изысканий, изучение карты
района предстоящих изысканий, изучение
материалов научно-исследовательских
и проектных институтов, сбор в органах
статистических управлений показателей,
характеризующих современное состояние
производительных сил, транспорта и сети
автомобильных дорог и т.д.
В
полевой
период
выполняют следующие работы: составление
списка грузо- и пассажирообразующих
точек (в том числе строящихся и
проектируемых предприятий); составление
перечня автомобильных дорог и подъездов
с характеристикой их технического
состояния; сбор сведений о размещении
и развитии производительных сил, объемах
и направлении перевозок грузов и
пассажиров автомобильным транспортом;
изучение работы автотранспортных
предприятий и сбор показателей,
характеризующих технико-эксплуатационные
аспекты работы автомобильного транспорта;
изучение данных непосредственного
учета движения автомобилей на дорогах;
сбор данных в органах ГИБДД о
дорожно-транспортных происшествиях;
получение материалов для определения
хозяйственных потерь в условиях
существующего состояния сети автомобильных
дорог.
При
составлении схемы транспортных связей
района населенные пункты, колхозы,
совхозы, акционерные общества и другие
предприятия рассматриваются как
отдельные грузообразующие
пункты, а
при составлении схемы транспортных
связей отдельных хозяйств грузообразующими
пунктами являются центральные усадьбы,
фермы, отделения, бригады и т.д.
При
проектировании сети дорог для одного
колхоза или акционерного общества
необходимо учитывать размещение дорог
соседних хозяйств и целесообразность
совмещения дорог, расположенных рядом,
для экономии отводимых под них земель,
а также на их строительство и содержание.
Итогом
экономических изысканий являются
разработка схемы транспортных связей,
а на ее основании – принципиальной
схемы размещения дорог с последующей
корректировкой этой схемы с учетом
местных условий (существующей дорожной
сети, рельефа местности, границ полей
севооборотов, размещения лесных полос,
почвенно-грунтовых, гидрогеологических
и других условий); установление
среднесуточной интенсивности движения,
сравнение вариантов проектируемых
дорог.
Объем
перевозок Q
(грузонапряженность) по отдельным
грузообразующим пунктам устанавливают
по годовым отчетам сельскохозяйственных
предприятий, заготовительных и
торгово-снабженческих организаций. При
этом необходимо учитывать объем
перевозок, связанных с обслуживанием
сельского населения, перевозки пассажиров,
движение личных автомобилей, другие
перевозки, не поддающиеся учету. Поэтому
грузонапряженность рекомендуется
увеличивать на 30%.
Среднесуточную
интенсивность
движения устанавливают на основе данных
о размерах грузонапряженности и структуре
автомобильного парка, выявленных в
результате проведения экономических
изысканий по формуле
где
Q
– грузонапряженность;
К
– коэффициент, учитывающий наличие в
составе движения легковых и грузовых
автомобилей, не перевозящих грузы и
пассажиров (1,15 – 1,25);
q
– средневзвешенная грузоподъемность
автомобиля;
Д – число дней
работы дороги в году;
–
коэффициент использования пробега
(около 0,6);
–
коэффициент использования грузоподъемности
(
= 0,8 – 0,9).
Среднегодовую
суточную интенсивность движения
автомобилей используют для экономических
расчетов при сравнении вариантов.
Показателями
экономической эффективности капитальных
вложений при строительстве для обоснования
различных вариантов или решений служат
коэффициент сравнительной эффективности
Е и срок окупаемости вкладываемых в
строительство средств Т, которые
определяют по формулам
где
Э1
и Э2 –
годовые дорожно-транспортные расходы
по вариантам;
К1
и К2 –
капитальные вложения в сравниваемые
варианты.
Можно
сравнивать варианты по минимуму
приведенных сопоставимых затрат.
Pпр
=
EH(Kg
+ Ka)
+ Tp
min,
где
Pпр
– приведенные сопоставимые затраты;
EH
– нормативный
коэффициент экономической эффективности
(ЕH
= 0,12);
Kg,
Ka
– соответственно капитальные вложения
в строительство дороги и подвижной
состав;
Тp
– текущие затраты расчетного года.
Для назначения
категории дороги, определения
геометрических элементов дороги и
назначения дорожной одежды используют
показатель расчетной интенсивности
движения.
Расчетная
интенсивность (Np)
движения
связана со среднесуточной зависимостью
где
Kобобщ.
– обобщенный коэффициент, учитывающий
среднюю грузоподъемность автомобилей,
неравномерность движения по месяцам
года и часам суток, протяженность
экономических перегонов (Kобобщ.
= 1,5 – 1,6).
Вторым
видом изысканий являются инженерно-технические
изыскания. Они состоят из
топографо-геодези-ческих,
инженерно-геологических и
инженерно-гидрометеоро-логических
изысканий. В процессе технических
изысканий
выполняют
следующие виды работ:
1. Детально изучают
на местности трассу, намеченную на карте
в подготовительный период; изучают и
оценивают конкурирующие варианты;
согласовывают положение трассы с
заинтересованными организациями
(землепользователями, эксплуатационниками
инженерных сетей, экологами и т.д.).
2. Закрепляют трассу
на местности путем провешивания линий,
измерения углов поворота, разбивки
пикетажа и съемки плана.
3. Нивелируют трассу
и поперечные профили дорог, проводят
съемку отдельных сложных мест.
4. Собирают данные
для проектирования водоотводных,
дренажных и других искусственных
сооружений.
5. Обследуют грунты
в пределах дорожной полосы и в местах
закладки резервов для возведения высоких
насыпей, обследуют имеющиеся месторождения
природных каменных материалов.
6. Проводят детальные
геологические и гидрологические
обследования участков, опасных для
устойчивости земляного полотна.
7. Собирают данные
для разработки плана организации
строительства и составления сметных
расчетов.
8. Проводят
камеральную обработку данных, полученных
в процессе технических изысканий.
На
основании проведенных экономических
и технических изысканий проектные
организации разрабатывают проектно-сметную
документацию.
2.1.4. Классификация
автомобильных дорог
Автомобильные
дороги классифицируются по двум принципам
– экономическому и техническому.
В
целях разграничения между собственниками
автомобильных дорог полномочий в
вопросах строительства, эксплуатации
и развития сети автомобильных дорог,
упорядочения использования средств,
направляемых на их содержание, ремонт
и реконструкцию, все автомобильные
дороги по экономическому
принципу
классифицируются следующим образом:
1. Дороги общего
пользования, которые находятся на
балансе государственных организаций.
К автомобильным дорогам общего пользования
относятся:
федеральные
дороги, являющиеся федеральной
собственностью;
дороги областного
(краевого) значения;
дороги местного
значения, находящиеся в муниципальной
собственности;
2. Ведомственные
дороги, находящиеся на балансе предприятий
и организаций. Они включают:
дороги промышленных
предприятий, учреждений, организаций
и подъезды к ним;
внутрихозяйственные
дороги колхозов, акционерных обществ
и других сельскохозяйственных предприятий,
соединяющие центральные усадьбы с их
отделениями, животноводческими
комплексами, фермами, полевыми станами
и т.д., а также дороги, соединяющие их с
дорогами общего пользования;
служебные и
патрульные дороги вдоль каналов,
трубопроводов, подъезды к гидротехническим
сооружениям и т.д.;
внутриплощадочные
дороги, расположенные в пределах
производственной зоны (животноводческих
ферм, птицефабрик и т.д);
внутрипоселковые
дороги, расположенные в пределах
селитебной территории населенных
пунктов.
3. Частные дороги,
построенные за счет средств предпринимателей
и владельцев фермерских хозяйств.
Дороги
областного, районного значения, а также
ведомственные (внутрихозяйственные)
образуют сеть местных
дорог.
По
своей
протяженности они составляют до 95% всей
дорожной сети.
Внутрихозяйственные
дороги колхозов, акционерных обществ
(включая подъездные пути к ним, используемые
хозяйствами), по которым перевозят в
основном сельскохозяйственные грузы,
называют сельскохозяйственными
дорогами.
По
техническому признаку дороги общего
пользования подразделяются на 5
технических категорий в зависимости
от расчетной
интенсивности движения
и значимости
дорог согласно СНиП 2.05.02-85 (табл. 45).
Коэффициенты приведения интенсивности
движения транспортных средств к легковому
автомобилю следует принимать по таблице
46.
При
назначении категории дороги расчетную
интенсивность движения определяют на
20-й год, считая с момента завершения
разработки проекта автомобильной
дороги. Каждая категория дороги имеет
различные технические параметры (ширину
земляного полотна, проезжей части,
уклоны, минимальные радиусы кривых в
плане и т.д.)
Основные параметры
дорог общего пользования приведены в
таблице 47.
Сельскохозяйственные
дороги, соединяющие центральные усадьбы
с бригадами, отделениями, животноводческими
комплексами и фермами, полевыми станами,
пунктами заготовок, хранения и переработки
сельскохозяйственной продукции, с
дорогами общего пользования и между
собой, за исключением полевых
вспомогательных и внутриплощадочных
дорог, подразделяются на три категории
(СНиП 2.05.11-83).
Таблица 45.
Классификация автомобильных дорог по
значимости и расчетной интенсивности
движения
П
р и м е ч а н и я. 1. Расчетная интенсивность
в транспортных единицах принимается в
случаях, когда легковые автомобили
будут составлять менее 30% общего
транспортного потока. 2. Категория
подъездных дорог к промышленным
предприятиям назначается в соответствии
с расчетной интенсивностью движения
для дорог I-б
– V
категорий.
Таблица 46.
Коэффициенты приведения
Таблица 47.
Технические параметры автомобильных
дорог
3 класса автомобильных дорог по условиям движения
Все автодороги можно разделить на 3 класса, каждый из которых характеризуется определенными способами доступа на них и условиями организации движения:
Перечислим основные параметры такой автомобильной дороги, как автомагистраль:
3 класса автомобильных дорог по условиям движения
Скоростным автомобильным дорогам присущи следующие характеристики:
К дорогам обычного типа относятся дороги, не являющиеся автомагистралями и скоростными; они характеризуются следующим образом:
Классификация автомобильных дорог
По виду разрешенного использования все автодороги можно разделить на 2 группы следующим образом:
По тому, какое значение имеют автодороги, они классифицируются на 2 вида.
Автомобильные дороги федерального значения
Их собственником является Российская Федерация; финансирование этого типа дорог производится из средств государственного бюджета.
К автодорогам, имеющим федеральное значение и предоставленным в общее пользование, относятся:
Кроме того, автомобильными дорогами федерального уровня, предоставленными в общее пользование, могут являться:
Автомобильные дороги регионального или межмуниципального значения
Владельцами данного вида автодорог являются субъекты РФ; средства для обслуживания выделяются из их собственных бюджетов. Существуют критерии, определенные высшими исполнительными органами государственной власти субъектов РФ, по которым автодороги, предоставленные в общее пользование, можно отнести к автодорогам общего пользования на уровне регионов или муниципалитетов. В список последних нельзя включать федеральные автодороги общего пользования или какие-либо их участки.
Собственниками являются муниципалитеты; финансирование производится за счет их собственных средств бюджета. Сюда относятся дороги, принадлежащие городским округам, муниципальным районам и прочим населенным пунктам.
Эта группа дорог находится в собственности у частных лиц. Речь идет о частных автомобильных дорогах, по которым доступно и открыто движение транспортных средств, принадлежащих неограниченному кругу лиц. В ином случае объекты являются частными дорогами необщего пользования.
